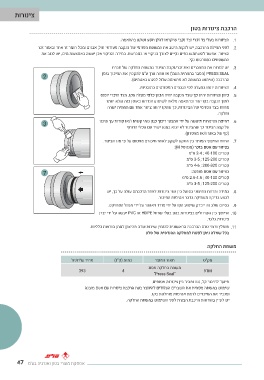

‫צינורות‬

‫הרכבת צינורות בטון‬

‫‪ .1‬הצינורות בעלי צד זכרי וצד נקבי שיקראו להלן תקע ושקע בהתאמה‪.‬‬

‫‪ .2‬לפני תחילת ההרכבה‪ ,‬יש לנקות היטב את המשטח הפנימי של הנקבה מעודפי חול‪ ,‬אבנים ומכל חומר זר אחר ובאזור זכר‬
‫הצינור‪ .‬אפשר להשתמש במים נקיים לצורך הניקוי או במברשת‪ .‬במידה והניקוי אכן יעשה באמצעות מים‪ ,‬יש לנגב את‬
‫המשטחים בסמרטוט נקי‪.‬‬

‫‪ .3‬יש למרוח את המחברים ואת זכר‪/‬נקבת הצינור במשחת החלקה של חברת‬

‫‪2‬‬ ‫ ‪( PRESS SEAL‬הסבר בתחתית העמ׳) או שווה ערך ע”מ להקטין את החיכוך בזמן‬
‫ההרכבה (שימוש במשחה לא מתאימה עלול לפגוע באטמים)‪.‬‬

‫‪ .4‬הצינורות יונחו בתעלה לפי הגבהים המפורטים בתוכניות‪.‬‬

‫כיוון הצינורות יהיה כך שצד הנקבה יהיה מכוון כלפי מעלה הקו‪ .‬הצד הזכרי יוכנס‬ ‫‪.5‬‬
‫לתוך הנקבה בקו ישר ובהתאמה מלאה לשיפוע הנדרש באופן כזה שלא יוותר‬
‫מרווח בצד הפנימי של הצינורות‪ ,‬כך שהקו יהווה צינור אחד עם תחתית ישרה‬
‫וחלקה‪.‬‬

‫‪3‬‬ ‫‪ .6‬דחיפת הצינורות תיעשה על ידי אמצעי ריכוך כגון גומי קשיח ו‪/‬או קורות עץ שיגנו‬
‫על קצה הצינור כך שהצינור לא יבוא במגע ישיר עם הכלי הדוחף‬

‫(כף של באגר ו‪/‬או מחפרון)‪.‬‬

‫‪ .7‬הרווח החיצוני המותר בין התקע לשקע לאחר חיבורם מותאם על פי סוג הצינור‪.‬‬
‫בצינור עם אטם בזכר (מגנוסל ‪:)M‬‬
‫קטרים ‪ 2-4 ; 40-100‬ס״מ‬
‫קטרים ‪ 3-5 ; 125-200‬ס״מ‬
‫קטרים ‪ 4-6 ; 200-320‬ס״מ‬

‫ בצינור עם אטם מובנה‪7 :‬‬

‫קטרים ‪ 2.5-4.5 ; 40-100‬ס״מ‬
‫קטרים ‪ 3-5 ; 125-200‬ס״מ‬

‫‪ .8‬במידה והרווח החיצוני בפועל בין שני צינורות לאחר הרכבתם עולה על כך‪ ,‬יש‬
‫לבצע בדיקה מעמיקה בדבר אטימות החיבור‪.‬‬

‫‪ .9‬בסיום שלב זה ייבדק שיפוע הקו על ידי מודד ויאושר על ידי מנהל הפרויקט‪.‬‬

‫‪ .10‬הריתוך בין השרוולים בצינורות בטון בעלי שרוול ‪ HDPE‬או ‪ PVC‬יעשה על ידי יצרן‬
‫צינורות בלבד‪.‬‬

‫‪ .11‬מומלץ ורצוי טרם ההרכבה הראשונית להזמין שירות שדה מהיצרן למתן הוראות כלליות‪.‬‬
‫ בכל שאלה ניתן לפנות למחלקה ההנדסית של סלע‬

‫משחת החלקה‬

‫מחיר ש״ח‪/‬יח’‬ ‫כמות (ק”ג)‬ ‫תאור המוצר‬ ‫מק”ט‬

‫‪393‬‬ ‫‪4‬‬ ‫משחת החלקה מסוג‬ ‫‪51M‬‬
‫“‪”Press Seal‬‬

‫מיועד לחיבור קל‪ ,‬נוח ומהיר בין צינורות אטומים‪.‬‬
‫שימוש במשחה מפחית את השברים העלולים להיווצר בעת הרכבת צינורות עם אטם מובנה‬

‫ומגביר את הסיכויים לרמת אטימות מוחלטת בקו‪.‬‬
‫יש לעיין בהוראות הרכבת הצנרת לפני השימוש במשחת החלקה‪.‬‬
