‫צינורות‬

‫הנחת צינור בטון‬

‫סעיפי התקן מגדירים את ארבעת סוגי ההנחה לצנרת זאת (‪ Type 1‬עד ‪ )Type 4‬בתנאי סוללה ותעלה‪ ,‬לפי סוגי הקרקע וההידוק‬
‫המינימאלי הנדרשים‪ .‬סיווג הקרקע ורמת ההידוק עבור חלקי המבנה נקבעים לפי שיטת הדירוג האחיד וצפיפות פרוקטור‬
‫(בדיקת צפיפות קרקע) סטנדרטית‪ .‬סוגי ההנחה הסטנדרטיים מדורגים מ‪ 1 -‬עד ‪ ,4‬בסדר יורד‪ ,‬לפי איכות חומר המילוי‪ ,‬רמת‬

‫ההידוק ורמת בקרת האיכות הנדרשת‪.‬‬

‫חומר המילוי המומלץ מחולק לארבעה קבוצות הצמודות לארבעת תנאי ההנחה סטנדרטיים‪:‬‬

‫קבוצה ‪ - 1‬חול וצרורות עם מעט דקים ‪GP, GW, SP, SW -‬‬

‫קבוצה ‪ - 2‬חול וצרורות עם עד ‪ 20%‬דקים וכן טין רזה‪SC, GC, ML, SM, GM -‬‬

‫קבוצה ‪ - 3‬חרסית עם חול וצרורות‪ ,‬חרסית רזה וטין שמן (פלסטי)‪SC, GC, MH, CL -‬‬

‫קבוצה ‪ - 4‬חרסית שמנת ‪ ,CH‬שאינה מתאימה כחומר מילוי לאזור התושבת‪.‬‬
‫בכל סוגי ההנחה שהוזכרו נדרשת הקפדה על תשתית מיושרת ומהודקת והכנת תעלה ברוחב מינימאלי שיאפשר הידוק מתאים‬
‫באזור תושבת הצינור‪ .‬עיקר ההקפדה מתמקדת בסוגי הנחה ‪ 1‬עד ‪ ,3‬באזור המצע והתושבת עד לציר הצינור‪ .‬הנחה מסוג ‪,4‬‬
‫הפשוטה ביותר‪ ,‬כוללת מינימום דרישות לסוג חומר המילוי והידוקו‪ ,‬ומחייבת שימוש בצינור בעל חוזק מספיק כדי לעמוד‬
‫בעומסים הקיימים על אף המילוי הנחות‪ .‬כאן אין דרישה להכנת מצע או להידוק החומר עד לציר הצינור‪ ,‬אלא אם תשתית הצינור‬
‫סלעית‪ ,‬או אם משתמשים בחומר מילוי ‪ CL‬מקבוצה ‪ , 3‬שיש להדקו עד ציר הצינור‪ .‬חומר המילוי שמעל לציר הצינור יכול לכלול‬
‫כל אחת מארבעת הקבוצות החומר הראשיות‪ ,‬בדרך כלל בהידוק בשכבות‪ ,‬כנדרש בפרויקט המסוים‪ .‬התקן מחייב לנקוט צעדים‬

‫כנגד סחיפת דקים באם קיימים התנאים לכך‪.‬‬

‫בעמ’ ‪ 43‬רשומים דרגי צינורות כנגזרת של עובי הכיסוי‪.‬‬
‫דרג הצינור נרשם תחת תנאי קרקע של קבוצה מס’ ‪.4‬‬

‫בתנאי קרקע והרכבה אחרים ככל שהקבוצה יותר נמוכה (‪ )1-3‬לחץ על הצנרת יורד ומועבר בחלקו אל הקרקע ובמקרה זה ניתן‬
‫לאשר דרג נחות יותר מאשר הרשום בטבלה בעמ’ ‪( 43‬בהתאם לאישור מתכנן)‪.‬‬

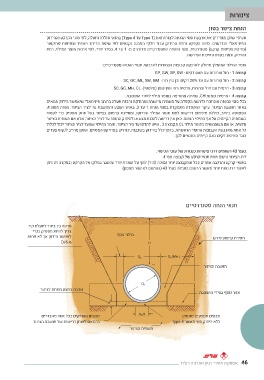

‫מרווח בין צינור לתעלת קיר‬ ‫מילוי נוסף‬ ‫תנאי הנחה סטנדרטיים‬
‫צריך להיות מספיק בכדי‬
‫חפירת שיפוע נדרש‬
‫לאפשר הידוק אך לא פחות‬

‫מ‪D/6-‬‬

‫שכבת המצע מתחת לצינור‬ ‫תושבת הצינור‬
‫אזור נוסף בצידי התושבת‬

‫מצעים מהודקים בכל אחד מהצדדים‬ ‫מצעים אמצעים מונחים‬
‫בהתאם לאותן דרישות של תושבת הצינור‬ ‫ללא הידוק חוץ מאשר ‪type 4‬‬

‫תשתית הצינור‬
