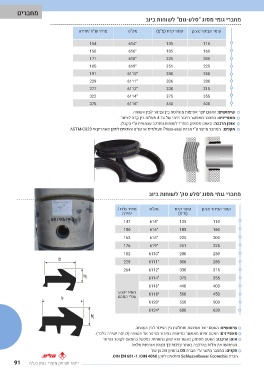

‫מחברים‬ ‫מחברי גומי מסוג “סלע‪-‬גום” לשוחות ביוב‬

‫מחיר ש״ח ‪/‬יחידה‬ ‫מק”ט‬ ‫קוטר הצינור ‪ p.v.c‬קוטר קדח (מ”מ)‬

‫‪154‬‬ ‫“‪614‬‬ ‫‪135‬‬ ‫‪110‬‬

‫‪158‬‬ ‫“‪616‬‬ ‫‪185‬‬ ‫‪160‬‬

‫‪171 618“ 225 200‬‬

‫‪185 619“ 251 225‬‬

‫‪191‬‬ ‫“‪6110‬‬ ‫‪280‬‬ ‫‪250‬‬

‫‪239‬‬ ‫“‪6111‬‬ ‫‪306‬‬ ‫‪280‬‬

‫‪277‬‬ ‫“‪6112‬‬ ‫‪330‬‬ ‫‪315‬‬

‫‪322‬‬ ‫“‪6114‬‬ ‫‪375‬‬ ‫‪355‬‬

‫‪375‬‬ ‫“‪6116‬‬ ‫‪440‬‬ ‫‪400‬‬

‫שימושים‪ :‬האטם יוצר אטימות מוחלטת בין הצינור לבין השוחה‪.‬‬
‫מאפיינים‪ :‬המחבר מאפשר חיבור זויתי של עד ‪ 4‬מעלות בין קדח לצינור‪.‬‬
‫אופן הרכבה‪ :‬האטם מסופק בנפרד לשוחות ומורכב עצמאית ע”י הקבלן‪.‬‬
‫תקנים‪ :‬המחבר מיוצר ע”י חברת ‪ Press-seal‬העולמית או שו״ע ומתאים לתקן האמריקאי ‪ASTM-C923‬‬

‫מחברי גומי מסוג ׳סלע טק׳ לשוחות ביוב‬

‫מחיר ש״ח ‪/‬‬ ‫מק”ט‬ ‫קוטר קדח‬ ‫קוטר הצינור ‪p.v.c‬‬
‫יחידה‬ ‫(מ”מ)‬
‫‪147‬‬ ‫“‪614‬‬ ‫‪135‬‬ ‫‪110‬‬
‫‪150‬‬ ‫“‪616‬‬ ‫‪185‬‬ ‫‪160‬‬
‫‪163‬‬ ‫“‪618‬‬ ‫‪225‬‬ ‫‪200‬‬
‫‪176‬‬ ‫“‪619‬‬ ‫‪251‬‬ ‫‪225‬‬
‫‪182‬‬ ‫“‪6110‬‬ ‫‪280‬‬ ‫‪250‬‬
‫‪228‬‬ ‫“‪6111‬‬ ‫‪306‬‬ ‫‪280‬‬
‫‪264‬‬ ‫“‪6112‬‬ ‫‪330‬‬ ‫‪315‬‬
‫“‪6114‬‬ ‫‪375‬‬ ‫‪355‬‬
‫מחיר יקבע‬ ‫“‪6116‬‬ ‫‪440‬‬ ‫‪400‬‬
‫עפ״י הסכם‬ ‫״‪6118‬‬ ‫‪500‬‬ ‫‪450‬‬
‫״‪6120‬‬ ‫‪550‬‬ ‫‪500‬‬
‫״‪6124‬‬ ‫‪680‬‬ ‫‪630‬‬

‫שימושים‪ :‬האטם יוצר אטימות מוחלטת בין הצינור לבין השוחה‪.‬‬
‫מאפיינים‪ :‬האטם איננו מאפשר גמישות בחיבור הצינור אל השוחה (כניסה ישירה בלבד)‪.‬‬

‫אופן הרכבה‪ :‬האטם מסופק כאשר הוא יצוק בתחתית במפעל בהתאם לקוטר הצינור‬
‫ושימושו אין תלות בהרכבה באתר ובזכות כך נוצרת אטימות מלאה‪.‬‬
‫תקנים‪ :‬המחבר מיוצר ע”י חברת ‪ DS‬ברשיון ותכנון של‬

‫חברת ‪ Schlusselbauer Ecotechic‬ומתאים לתקן ‪.DIN EN 681-1 /DIN 4060‬‬
