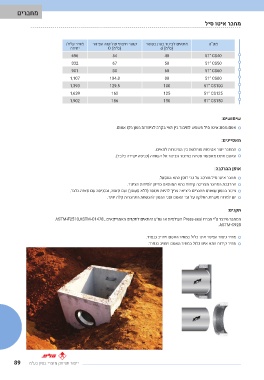

Page 89 - קטלוג סלע 25

‫מחברים‬

‫מחבר איטו סיל‬

‫מחיר ש״ח‪/‬‬ ‫קוטר חיצוני של קנה הצינור‬ ‫מתאים לצינור בטון בקוטר‬ ‫מק”ט‬
‫יחידה‬ ‫(ס”מ) ‪D‬‬ ‫(ס”מ) ‪d‬‬
‫‪696‬‬ ‫‪54‬‬ ‫‪40‬‬ ‫‪51“ CS40‬‬
‫‪832‬‬ ‫‪67‬‬ ‫‪50‬‬ ‫‪51“ CS50‬‬
‫‪901‬‬ ‫‪80‬‬ ‫‪60‬‬ ‫‪51“ CS60‬‬
‫‪1,107‬‬ ‫‪104.8‬‬ ‫‪80‬‬ ‫‪51“ CS80‬‬
‫‪1,393‬‬ ‫‪129.5‬‬ ‫‪100‬‬ ‫‪51“ CS100‬‬
‫‪1,639‬‬ ‫‪162‬‬ ‫‪125‬‬ ‫‪51“ CS125‬‬
‫‪1,902‬‬ ‫‪186‬‬ ‫‪150‬‬ ‫‪51“ CS150‬‬

‫שימושים‪:‬‬
‫אטם מסוג איטו סיל משמש לחיבור בין תאי בקרה לצינורות בטון בקו אטום‪.‬‬

‫מאפיינים‪:‬‬
‫המחבר יוצר אטימות מוחלטת בין הצינורות לתאים‪.‬‬
‫האטם איננו מאפשר סטיות בחיבור הצינור אל השוחה (כניסה ישירה בלבד)‪.‬‬

‫אופן ההרכבה‪:‬‬
‫מחבר איטו סיל מורכב על גבי דופן התא במפעל‪.‬‬
‫ההרכבת המחבר מצריכה קידוח בתא המותאם בדיוק למידות הצינור‪.‬‬
‫צינור הבטון שאותו מחברים ביציאה צריך להיות מנוסר (ללא פעמון) ועם פאזה‪ ,‬ובכניסה עם פאזה בלבד‪.‬‬
‫יש למרוח משחת החלקה על גבי האטם ופני הבטון להבטחת התחברות קלה יותר‪.‬‬

‫תקנים‪:‬‬
‫המחבר מיוצר ע”י חברת ‪ Press-seal‬העולמית או שו״ע ומתאים לתקנים האמריקאים ‪ASTM-F2510,ASTM-C1478 ,‬‬

‫‪.ASTM-C928‬‬

‫מחיר ניסור הצינור אינו כלול במחיר האטם ויחויב בנפרד‪.‬‬
‫מחיר קידוח התא אינו כלול במחיר האטם ויחויב בנפרד‪.‬‬
