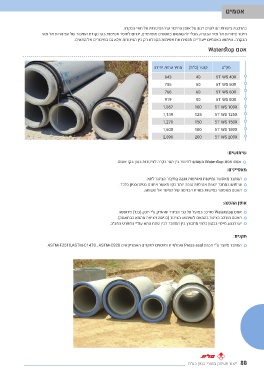

Page 88 - קטלוג סלע 25

‫אטמים‬

‫בהרכבת צינורות יש לשים דגש על אופן החיבור של הצינורות אל תאי הבקרה‪.‬‬
‫חיבור צינורות אל תאי הבקרה‪ ,‬מבלי להשתמש באטמים מתאימים‪ ,‬יגרום לחוסר אטימות בקו נקודת החיבור של הצינורות אל תאי‬

‫הבקרה‪ .‬שימוש באטמים ייעודיים מבטיח את אטימות הקו לא רק בין הצינורות אלא גם בחיבורים אל התאים‪.‬‬

‫אטם ‪Waterstop‬‬

‫מחיר ש״ח‪ /‬יחידה‬ ‫קוטר (ס”מ)‬ ‫מק”ט‬

‫‪643‬‬ ‫‪40‬‬ ‫‪51' WS 40X‬‬
‫‪705‬‬ ‫‪50‬‬ ‫‪51' WS 50X‬‬
‫‪766‬‬ ‫‪60‬‬ ‫‪51' WS 60X‬‬
‫‪919‬‬ ‫‪80‬‬ ‫‪51' WS 80X‬‬
‫‪1,057‬‬ ‫‪100‬‬ ‫‪51' WS 100X‬‬
‫‪1,149‬‬ ‫‪125‬‬ ‫‪51' WS 125X‬‬
‫‪1,270‬‬ ‫‪150‬‬ ‫‪51' WS 150X‬‬
‫‪1,608‬‬ ‫‪180‬‬ ‫‪51' WS 180X‬‬
‫‪2,090‬‬ ‫‪200‬‬ ‫‪51' WS 200X‬‬

‫שימושים‪:‬‬
‫אטם מסוג ‪ Waterstop‬משמש לחיבור בין תאי בקרה לצינורות בטון בקו אטום‪.‬‬

‫מאפיינים‪:‬‬
‫המחבר מאפשר גמישות ואטימות טובה בחיבור הצינור לתא‪.‬‬
‫שימוש במחבר יוצרת אטימות טובה יותר בקו מאשר איטום בטיט‪/‬בטון בלבד‪.‬‬
‫האטם מאפשר גמישות בזווית הכניסה של הצינור אל השוחה‪.‬‬

‫אופן ההכנה‪:‬‬
‫אטם ‪ Waterstop‬מורכב בפועל על גבי הצינור ומהודק ע״י חבק (בנד) נירוסטה‪.‬‬
‫האטם מורכב בצינור בהתאם לשימוש הצינור (כניסה ויציאה מהתא בהתאמה)‪.‬‬
‫יש לבצע מילוי בבטון בלתי מתכווץ בין המחבר לבין פתח התא עפ״י המפרט המצ״ב‪.‬‬

‫תקנים‪:‬‬
‫המחבר מיוצר ע”י חברת ‪ Press-seal‬העולמית ומתאים לתקנים האמריקאים ‪ASTM-F2510,ASTM-C1478 , ASTM-C928‬‬

‫‪ 88‬ייצור ושיווק מוצרי בטון בע״מ‬
