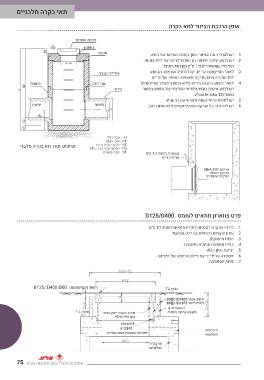

Page 75 - קטלוג סלע 25

‫תאי בקרה מלבניים‬ ‫‪h1 h2 h3‬‬ ‫אופן הרכבת הצינור לתא בקרה‬
‫‪h4‬‬
‫תרשים חתך תא בקרה מלבני‬ ‫ ‪1.‬יש להרכיב את הצינור בתוך הפתח המיועד של התא‪.‬‬
‫‪B125/‬‬ ‫ ‪2.‬יש לבצע יציקה הולמת בין הפתח לצינור עם דייס צמנטי‪,‬‬

‫תוך כדי שמשאירים כ־‪ 1‬ס”מ מקצוות הפתח‪.‬‬
‫ ‪3.‬לאחר התייבשות הדייס‪ ,‬יש להרטיב את אזור הביצוע‬
‫למניעת היווצרות סדקים ואשפרה נאותה של הדייס‪.‬‬
‫ ‪4.‬לאחר ביצוע הרטבת הדייס (ללא המתנה לצורך התייבשות)‬
‫יש לבצע איטום באזור הפנימי והחיצוני של הפתח בחומר‬

‫מסוג ‪ sika 107‬או שוו”ע‪.‬‬
‫ ‪5.‬יש לחכות להתייבשות ולמרוח שכבה שניה‪.‬‬
‫ ‪6.‬יש לוודא כי כל ההיקף הפנימי והחיצוני מרוחים היטב‪.‬‬

‫השארת מרווח כ־‪ 1‬ס״מ‬
‫מריחת דייס‬

‫מריחת ‪SIKA 107‬‬
‫בהיקף הפתח‬

‫החיצוני והפנימי‬

‫פרט צווארון מתאים לעומס ‪B125/D400‬‬

‫ ‪1.‬קידוח בתקרה לקוצים במקדח מתאים לעומק ‪ 10‬ס״מ‪.‬‬
‫ ‪2.‬עיגון הקוצים בקדחים עם דבק אפוקסי‪.‬‬
‫ ‪3.‬הכנת חישוקים‪.‬‬
‫ ‪4.‬בניית טפסנות פנימית וחיצונית‪.‬‬
‫ ‪5.‬יציקת בטון ב‪.40-‬‬

‫ ‪6.‬אשפרה על ידי יריעת ניילון והרטבה של היציקה‪.‬‬
‫ ‪7.‬פרוק הטפסנות‪.‬‬

‫אספקת מוצרי בטון ואנרגיה בע״מ ‪75‬‬
