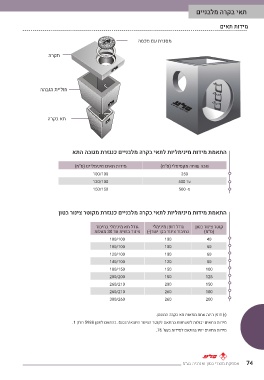

Page 74 - קטלוג סלע 25

‫תאי בקרה מלבניים‬

‫מידות תאים‬

‫מסגרת עם מכסה‬

‫תקרה‬

‫חוליית הגבהה‬
‫תא בקרה‬

‫התאמת מידות מינימליות לתאי בקרה מלבניים כנגזרת מגובה התא‬

‫מידות תאים מינימליים (ס”מ)‬ ‫גובה שוחה מקסימלי (ס”מ)‬
‫‪100/100‬‬ ‫‪250‬‬
‫‪120/100‬‬
‫‪150/150‬‬ ‫עד ‪500‬‬
‫מ‪500 -‬‬

‫התאמת מידות מינימליות לתאי בקרה מלבניים כנגזרת מקוטר צינור בטון‬

‫גודל תא מינימלי בחיבור‬ ‫גודל דופן מינימלי‬ ‫קוטר צינור בטון‬
‫צינור בזווית עד ‪ 30‬מעלות‬ ‫בחיבור צינור בקו ישר(*)‬ ‫(ס”מ)‬
‫‪40‬‬
‫‪100/100‬‬ ‫‪100‬‬ ‫‪50‬‬
‫‪100/100‬‬ ‫‪100‬‬ ‫‪60‬‬
‫‪120/100‬‬ ‫‪100‬‬ ‫‪80‬‬
‫‪140/100‬‬ ‫‪120‬‬ ‫‪100‬‬
‫‪180/150‬‬ ‫‪150‬‬ ‫‪125‬‬
‫‪200/200‬‬ ‫‪180‬‬ ‫‪150‬‬
‫‪260/210‬‬ ‫‪200‬‬ ‫‪180‬‬
‫‪260/210‬‬ ‫‪260‬‬ ‫‪200‬‬
‫‪300/260‬‬ ‫‪260‬‬

‫(*) דופן הינה אחת מפאות תא בקרה המוזמן‪.‬‬
‫מידות התאים יכולות להשתנות בהתאם לקוטר הצינור היוצא‪/‬הנכנס‪ .‬בהתאם לתקן ‪ 5988‬חלק ‪.1‬‬

‫מידות התאים יהיו בהתאם למידות בעמ’ ‪.76‬‬
