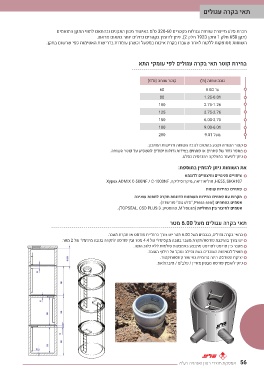

Page 56 - קטלוג סלע 25

‫תאי בקרה עגולים‬

‫חברת סלע מייצרת שוחות עגולות בקטרים ‪ 320-60‬ס"מ באישור מכון התקנים ובהתאם לתווי התקן התואמים‬
‫(תקן ‪ 658‬חלק ‪ 1‬ותקן ‪ 1923‬חלק ‪ .)2‬ניתן להזמין בקטרים גדולים יותר בתאום מראש‪.‬‬

‫השוחות מסופקות ללקוח לאחר שעברו בקרת איכות במפעל וכשהן עומדות בדרישות האטימות כפי שרשום בתקן‪.‬‬

‫בחירת קוטר תאי בקרה עגולים לפי עומקי התא‬

‫קוטר שוחה (ס"מ)‬ ‫גובה שוחה (מ')‬

‫‪60‬‬ ‫עד ‪0.80‬‬
‫‪80‬‬ ‫‪1.25-0.81‬‬
‫‪100‬‬ ‫‪2.75-1.26‬‬
‫‪125‬‬ ‫‪3.75-2.76‬‬
‫‪150‬‬ ‫‪6.00-3.75‬‬
‫‪180‬‬ ‫‪9.00-6.01‬‬
‫‪200‬‬ ‫מעל ‪9.01‬‬

‫קוטר השוחה נקבע בהתאם לגובה השוחה ודרישות המתכנן‪.‬‬
‫מספר גדול של פתחים או פתחים במידות גדולות יכולים להשפיע על קוטר השוחה‪.‬‬

‫ניתן להיעזר במחלקה ההנדסית בסלע‪.‬‬

‫את השוחות ניתן להזמין בתוספת‪:‬‬

‫ציפויים פנימיים וחיצוניים לדוגמא‬
‫‪ ,HE55, SIKA107‬פוליאוריאה‪ ,‬מיקרוסיליקה‪Xypex ADMIX C-500NF / C-1000NF ,‬‬

‫פתחים במידות שונות‬

‫תקרות עם פתחים במידות משתנות כדוגמת תקרה לתחנת שאיבה‬
‫אטמים בפתחים (‪" ,Press seal‬סלע גום"‪-‬פורשדה)‪.‬‬

‫אטמים לחיבור בין החוליות (מגנוסל ‪ ,M‬פרוסטיק‪.)TOPSEAL, CSD PLUS 3 ,‬‬

‫תאי בקרה עגולים מעל ‪ 6.00‬מטר‬

‫בתאי בקרה גדולים‪ ,‬בגבהים מעל ‪ 6.00‬מטר יש צורך בחוליית פודסט או תקרת מעבר‪.‬‬
‫יש צורך בהרכבת פודסט‪/‬תקרת מעבר בגובה מקסימלי של ‪ 4.4‬מטר ובין פודסט לתקרה בגובה מינימלי של ‪ 2‬מטר‪.‬‬

‫מעבר בין פודסט לפודסט מתבצע באמצעות סולמות ללא כלוב הגנה‪.‬‬
‫מועיל לבטיחות העובדים בעת נפילה ומקל על חילוץ העובד‪.‬‬
‫יציקת הפודסט הינה טרומית באישור קונסטרוקטור‪.‬‬
‫ניתן להזמין פודסט מבטון מזויין ‪ /‬פלב״מ ‪ /‬פיברגלאס‪.‬‬
