‫אלמנטים טרומיים‬

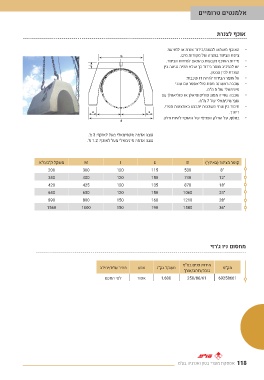

‫אוכף לצנרת‬

‫•האוכף משמש להגנה‪/‬בידוד צנרת או למניעת‬ ‫ ‬
‫ציפת הצינור בחציה של מקורות מים‪.‬‬
‫ ‬
‫•מידות האוכף נקבעות בהתאם למידות הצינור‪.‬‬ ‫ ‬
‫•יש להרכיב חומר בידוד כך שלא תהיה נגיעה בין‬
‫ ‬
‫הצנרת לבין הבטון‪.‬‬ ‫ ‬
‫•על חומר הבידוד להיות דו שכבתי‪:‬‬
‫•שכבה ראשונה מסוג פוליאסטר עם עובי‬ ‫ ‬

‫מינימאלי של ‪ 5‬מ”מ‪.‬‬ ‫ ‬
‫•שכבה שנייה מסוג פוליפופיאלן או פוליאטלן עם‬
‫ ‬
‫עובי מינימאלי של ‪ 7‬מ”מ‪.‬‬
‫•חיבור בין שתי השכבות יתבצע באמצעות תפר‪/‬‬

‫ריתוך‪.‬‬
‫•בנוסף‪ ,‬על החלק הפנימי של האוכף להיות חלק‪.‬‬

‫גובה אדמה מקסימאלי מעל לאוכף‪ 3 :‬מ’‪.‬‬
‫גובה אדמה מינימאלי מעל לאוכף‪ 1.2 :‬מ’‪.‬‬

‫משקל ק”ג‪/‬מ”א‬ ‫‪M‬‬ ‫‪I‬‬ ‫קוטר הצינור (באינץ’) ‪E D‬‬
‫‪200‬‬ ‫‪300‬‬ ‫‪120‬‬
‫‪340‬‬ ‫‪400‬‬ ‫‪120‬‬ ‫‪115 530‬‬ ‫“‪8‬‬
‫‪420‬‬ ‫‪425‬‬ ‫‪120‬‬
‫‪640‬‬ ‫‪650‬‬ ‫‪120‬‬ ‫‪150 740‬‬ ‫“‪12‬‬
‫‪890‬‬ ‫‪800‬‬ ‫‪150‬‬
‫‪1560‬‬ ‫‪1000‬‬ ‫‪150‬‬ ‫‪135 870‬‬ ‫“‪18‬‬

‫‪150 1060‬‬ ‫“‪24‬‬

‫‪160 1210‬‬ ‫“‪28‬‬

‫‪190 1580‬‬ ‫“‪36‬‬

‫מחסום ניו ג׳רזי‬

‫מחיר ש״ח‪/‬יחידה‬ ‫צבע‬ ‫משקל בק”ג‬ ‫מידות פנים בס”מ‬ ‫מק”ט‬
‫לפי הסכם‬ ‫אפור‬ ‫‪1,600‬‬ ‫גובה‪/‬רוחב‪/‬אורך‬ ‫‪69258661‬‬

‫‪250/86/61‬‬

‫‪ 118‬אספקת מוצרי בטון ואנרגיה בע״מ‬
